Kilincsválasztás: mit mérjek?
BB, PZ vagy WC kivitel kell?

Kilincsvásárlás előtt először nézd meg, milyen zár van az ajtódban, majd döntsd el, rozettás vagy hosszúcímes kilincset szeretnél!

A BB, PZ és WC jelölések az ajtóban lévő bevésőzár típusát, valamint a hozzá illő kilincsgarnitúra lyukasztását jelölik. Hosszúcímes kilincsnél a lyuktávolságot is pontosan meg kell mérni. Amikor a régi kilinccsel együtt zárat is cserélsz a dornméret, vastagabb ajtónál pedig az ajtólap vastagsága is számít.

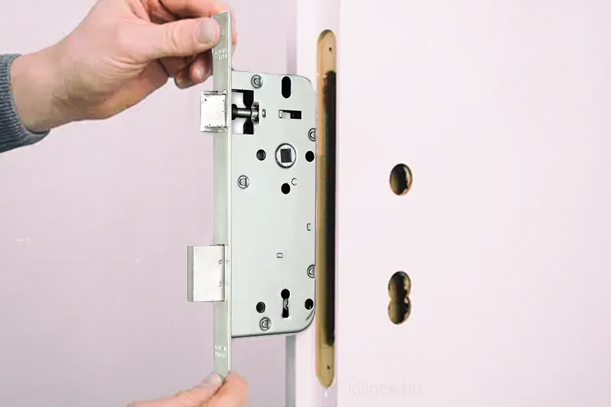

Bevésőzár kiemelése beltéri ajtóból a zártípus és a szükséges méretek ellenőrzéséhez
Kilincsvásárlás előtt ellenőrizd az ajtóban lévő bevésőzár típusát és legfontosabb méreteit!

Mit kell megmérni kilincsvásárlás előtt?

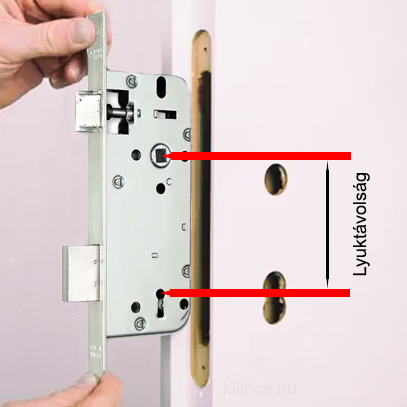

Lyuktávolság mérése bevésőzáron a kilincstengely közepe és a kulcslyuk felső kerek részének közepe között
A lyuktávolság helyes mérése: a lyuktávolságot a kilincstengely közepe és a kulcslyuk felső kerek részének (a kulcs szárának) közepe közötti távolság adja meg. A piros nyilak a két mérési pontot, a fekete nyíl a közöttük mérendő távolságot jelöli.

  • 1. Lyuktávolság

    A lyuktávolság a kilincstengely közepe és az alatta lévő kulcslyuk, profilcilinder vagy WC-fordító középpontja közötti függőleges távolság.

    Mindig középponttól középpontig mérj! Hosszúcímes kilincsnél ez alapján választod ki a megfelelő lyuktávolságú kivitelt.

  • 2. Dornméret

    A dornméret a zár előlapjának külső síkja és a kilincstengely középpontja közötti vízszintes távolság.

    Ez az adat elsősorban zárcserénél, keskeny ajtóprofilnál, portálzárnál, illetve széles cím vagy nagyobb rozetta választásakor fontos.

  • 3. Ajtólap-vastagság és rögzítés

    Az ajtólap vastagsága határozza meg a kilincstengely és a rögzítőcsavarok szükséges hosszát. A standard készletek általában 42 mm-es ajtóvastagságig megfelelőek.

    Rozettás kilincsnél azt is ellenőrizd, vannak-e a zártesten átmenő furatok a stabil, átmenőcsavaros rögzítéshez!

Ne keverd össze a két fő méretet: a lyuktávolságot függőlegesen, a dornméretet vízszintesen kell mérni.

BB, PZ vagy WC zár van az ajtóban?

A kilincs alatti lyukat kell megnézned. A kilincsgarnitúra kivitelének mindig az ajtóban lévő zárhoz kell igazodnia.

  • BB tollaskulcsos zár kulcslyukának jelölése hagyományos kulcsos ajtókilincshez

    BB záras – hagyományos kulcsos

    Hagyományos, egytollú kulcshoz való kivitel. Ehhez a BB jelölésű hosszúcímes, vagy kulcsrozetta illik.

  • PZ profilcilinderes zár kulcsnyílásának jelölése hengerzárbetétes ajtókilincshez

    PZ záras – profilcilinderes

    Europrofilú hengerzárbetéthez való. Ehhez a PZ hosszúcímes kilincs vagy PZ jelölésű rozetta szükséges.

  • WC fürdőszobai zár jelölése belső fordítógombbal és külső vésznyitóval

    WC záras – fürdőszobai fordítós

    Ehhez WC hosszúcímes kilincs vagy külön WC-fordítós rozetta való, belső zárógombbal és külső vésznyitóval.

BB vagy OB kivágás a normál kulcsos kilincsen?

A hagyományos, alakos kulcsnyílás eredeti német neve Buntbart-Lochung (BB), az egyszerű ovális kivágásé pedig Ovalbart-Lochung (OB), a BB-vel azonos rendeltetésű, ovális kulcsnyílás, amely ugyanúgy a hagyományos tollas kulcshoz tartozik.

Hagyományos alakos Buntbart-Lochung, BB kivágás tollaskulcsos ajtókilincsen
BB – BuntBart-Lochung
Hagyományos alakos kulcsnyílás
Ovális Ovalbart-Lochung, OB kivágás hagyományos tollaskulcsos ajtókilincsen
OB – OvalBart-Lochung
Egyszerű ovális kulcsnyílás

A kilincs.hu kínálatában a BB és az OB nincs külön rendelhető kivitelként feltüntetve: mindkettőt a normál kulcsos, BB változat alatt találod. A modernebb kilincseken gyakoribb az ovális OB kivágás, míg a hagyományos alakos BB kulcsnyílás főként rusztikusabb, klasszikus réz és hosszúcímes kilincseken jelenik meg. Ezekre több példát találsz a hosszúcímes rézkilincsek között.

Ne téveszd össze a PZ kivágással! A ProfilZylinder-Lochung (PZ) kivágás a profilcilinder, vagyis a hengerzárbetét helye. Ez a nyílás szemmel láthatóan nagyobb és magasabb a BB vagy OB kulcsnyílásnál.

A webshopban is használt BB, PZ és WC elnevezések a kilincs rendelhető kivitelét jelentik. Először válaszd ki a neked tetsző rozettás vagy hosszúcímes kilincset, majd annak termékoldalán add meg a szükséges lyukasztást!  Amennyiben hosszúcímes kilincset vásárolsz, válaszd ki a megfelelő lyuktávolságot is (pl. BB90 vagy WC72)!

BB, PZ vagy WC kilincskivitel kiválasztása az ajtókilincs termékoldalának lenyíló menüjében

Így állítsd be a szükséges kivitelt: a termékoldalon megtalálható lenyíló menüben válaszd ki a BB, PZ vagy WC változatot, hosszúcímes kilincsnél pedig a megfelelő lyuktávolságot is – például 90mm-es normálkulcsos vagy 72mm-es WC-záras!

BB záras, PZ záras vagy WC záras kilincs?

A 90 mm-es Euro-Elzett MIDI 8 zárakon jól látható, hogy a zár kiviteléhez milyen hosszúcímes vagy rozettás kilincset kell választani. Mindhárom zártípusnál egymás mellett mutatjuk a bevésőzárat és a hozzá illő két kilincskialakítást.

BB záras – hagyományos kulcsos

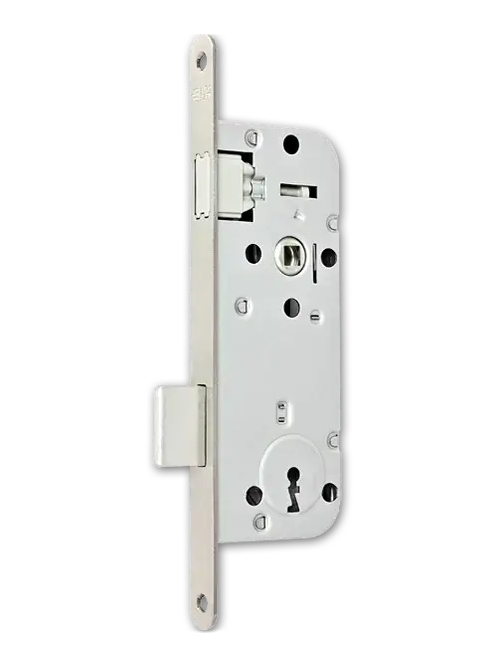

  • Euro-Elzett MIDI 8 BB tollaskulcsos bevésőzár

    MIDI 8 BB bevésőzár

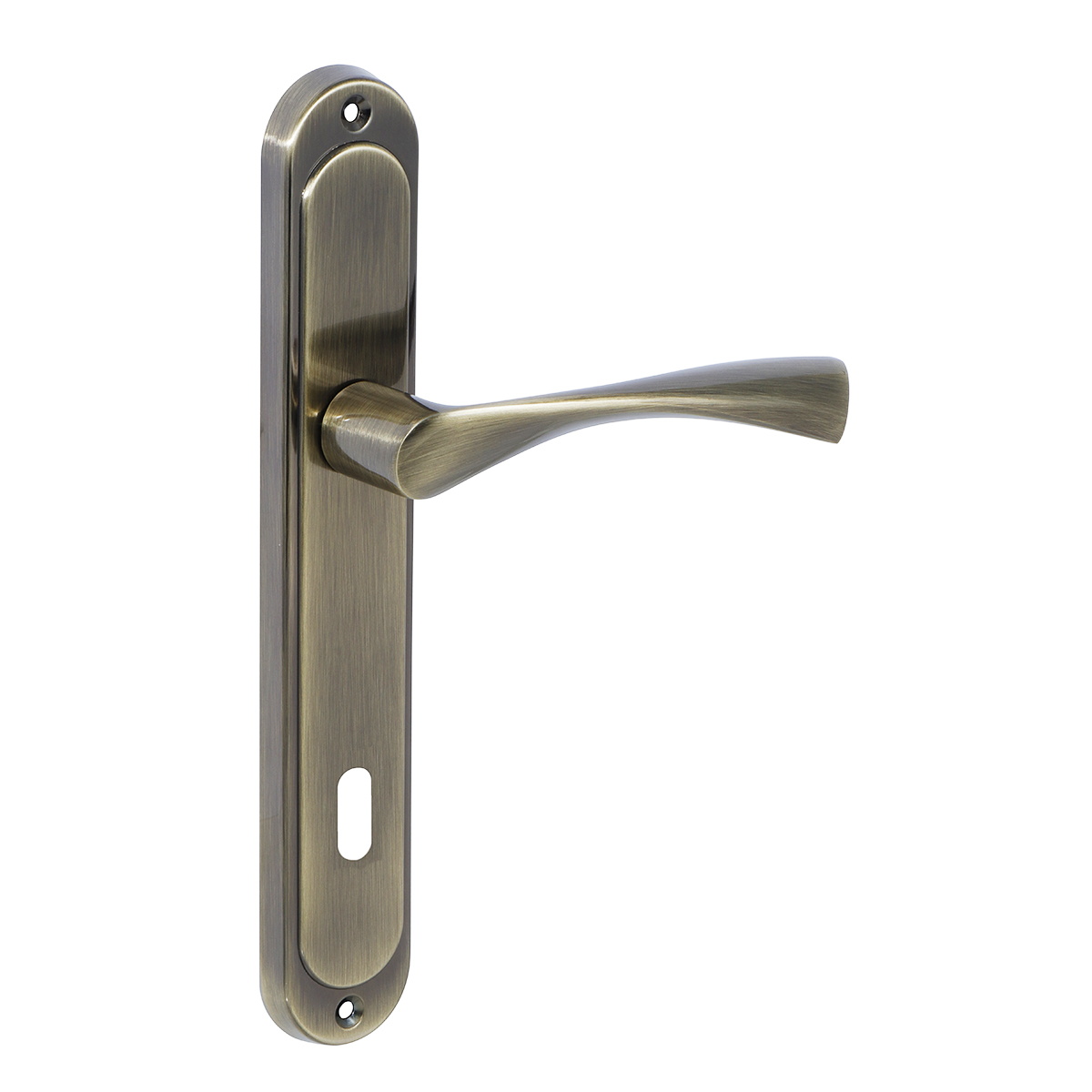

  • Classico A-01 antik bronz BB 90 milliméteres hosszúcímes ajtókilincs

    BB 90 mm-es hosszúcímes kilincs

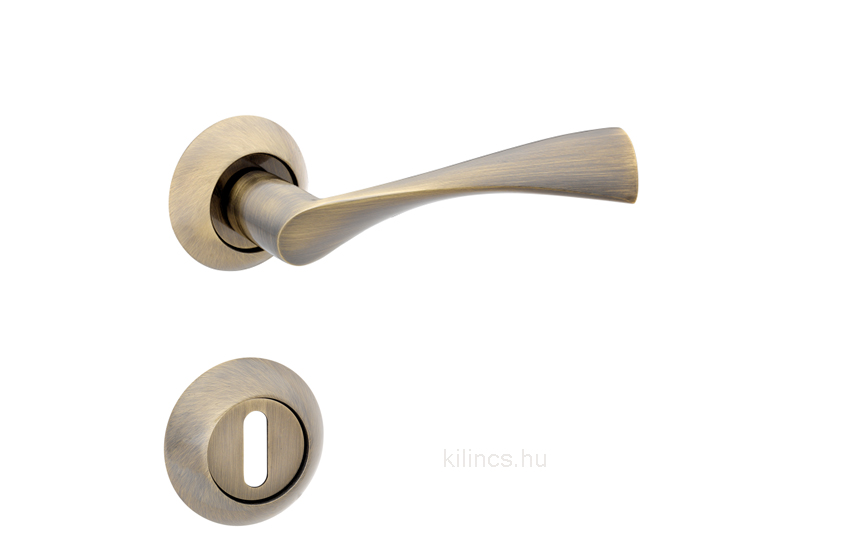

  • Classico A-01 antik bronz BB kulcslyukrozettás ajtókilincs

    BB kivitelű rozettás kilincs

PZ záras – profilcilinderes

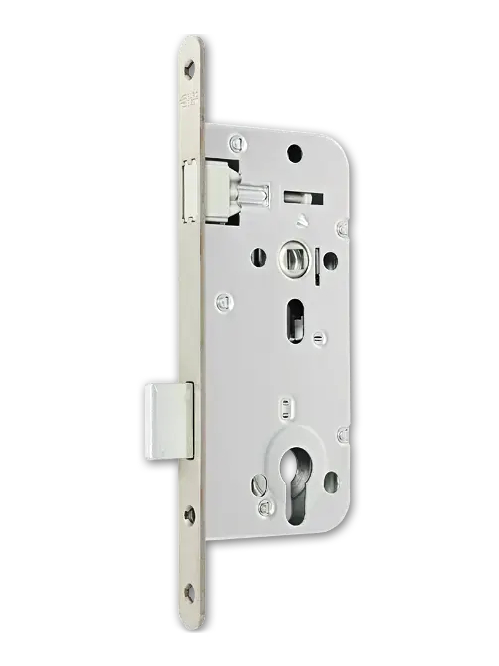

  • Euro-Elzett MIDI 8 PZ profilcilinderes bevésőzár

    MIDI 8 PZ bevésőzár

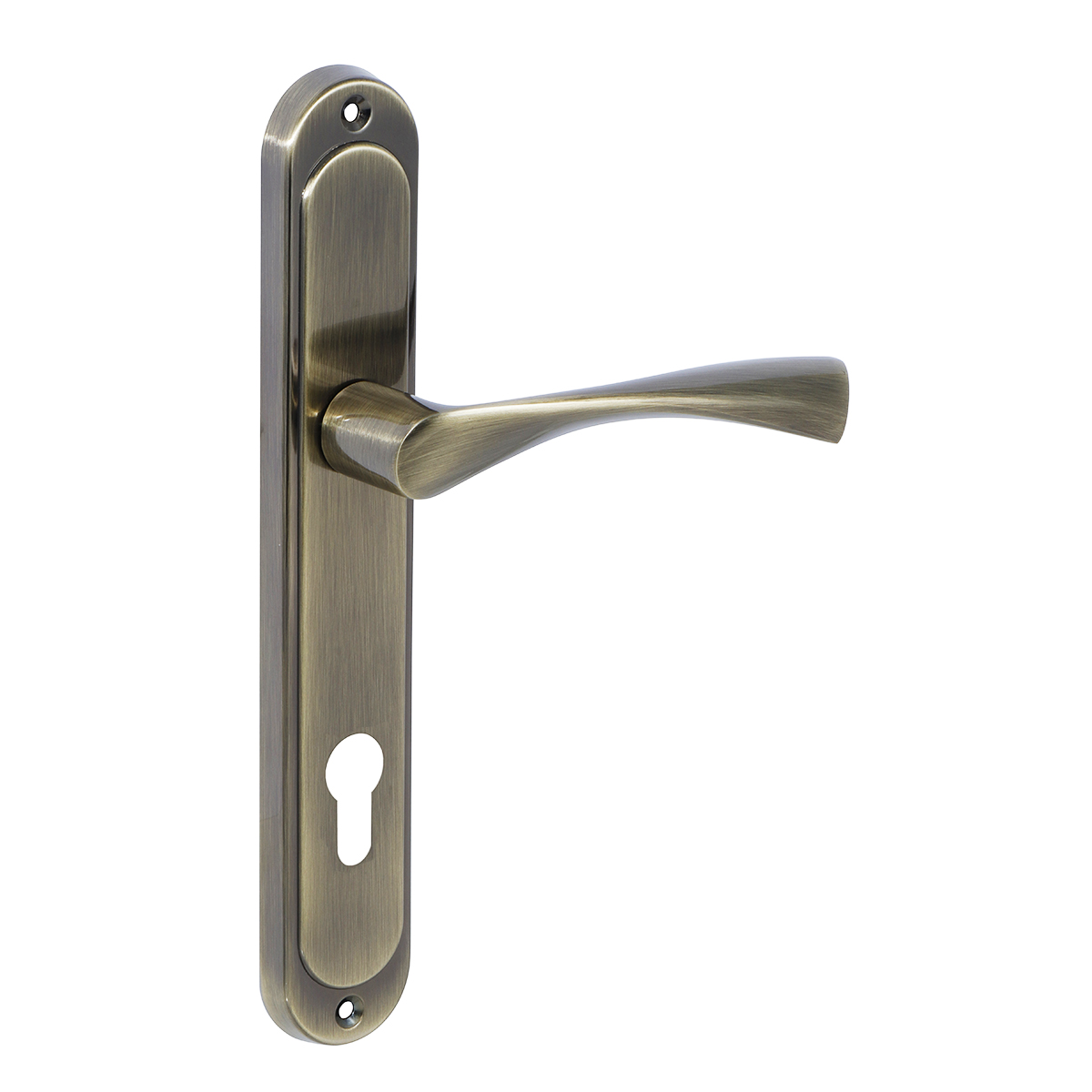

  • Classico A-01 antik bronz PZ 90 milliméteres hosszúcímes ajtókilincs

    PZ 90 mm-es hosszúcímes kilincs

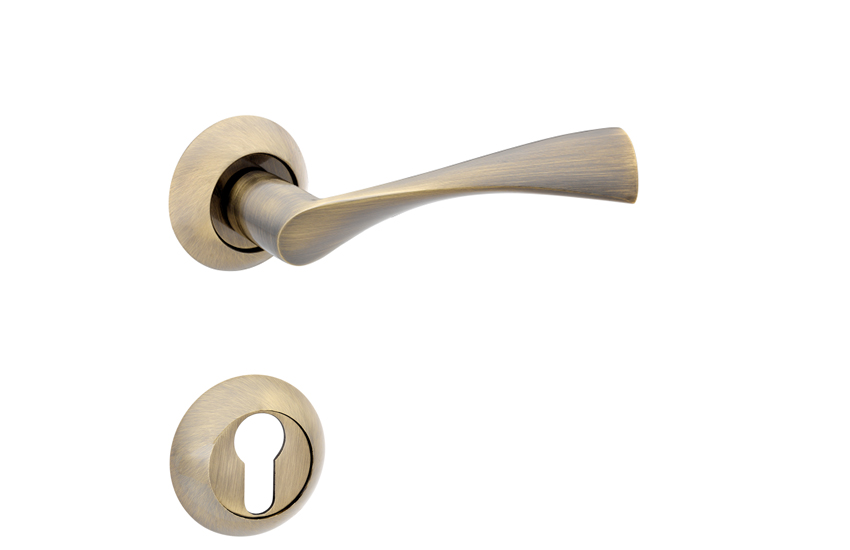

  • Classico A-01 antik bronz PZ profilcilinder-rozettás ajtókilincs

    PZ kivitelű rozettás kilincs

WC záras – fürdőszobai fordítós

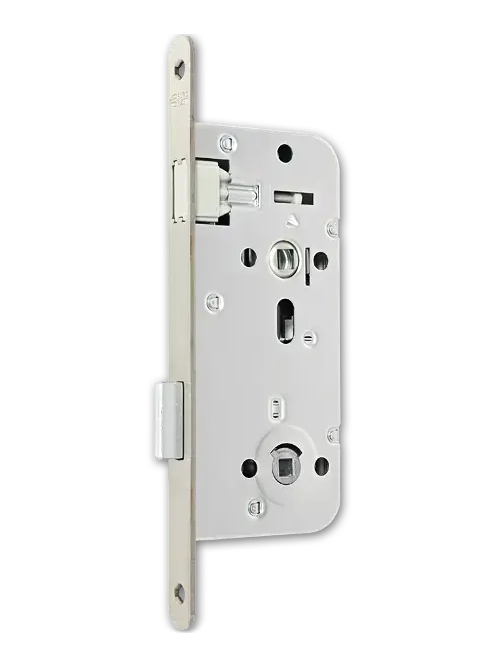

  • Euro-Elzett MIDI 8 WC fürdőszobai fordítós bevésőzár

    MIDI 8 WC bevésőzár

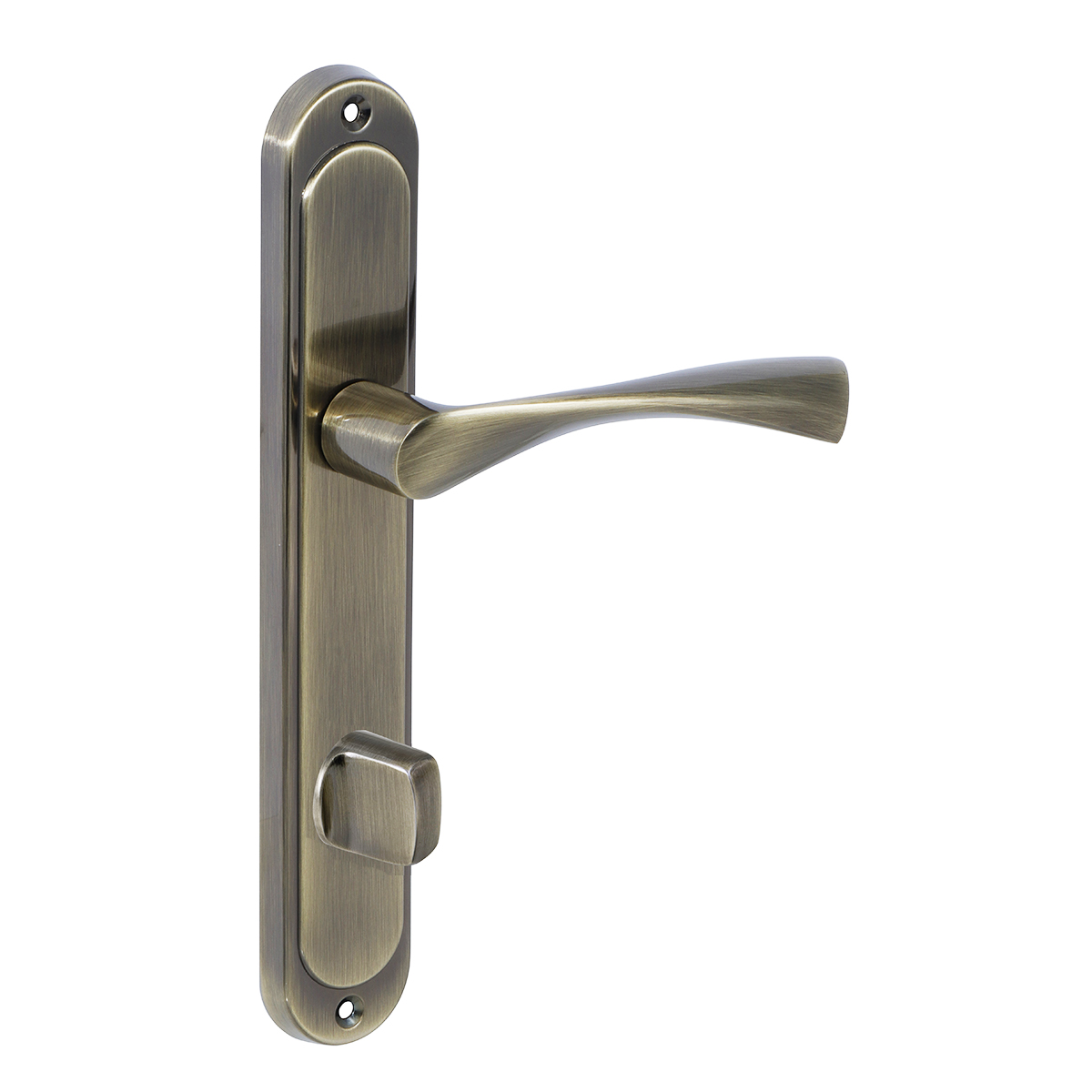

  • Classico A-01 antik bronz WC 90 milliméteres hosszúcímes ajtókilincs

    WC 90 mm-es hosszúcímes kilincs

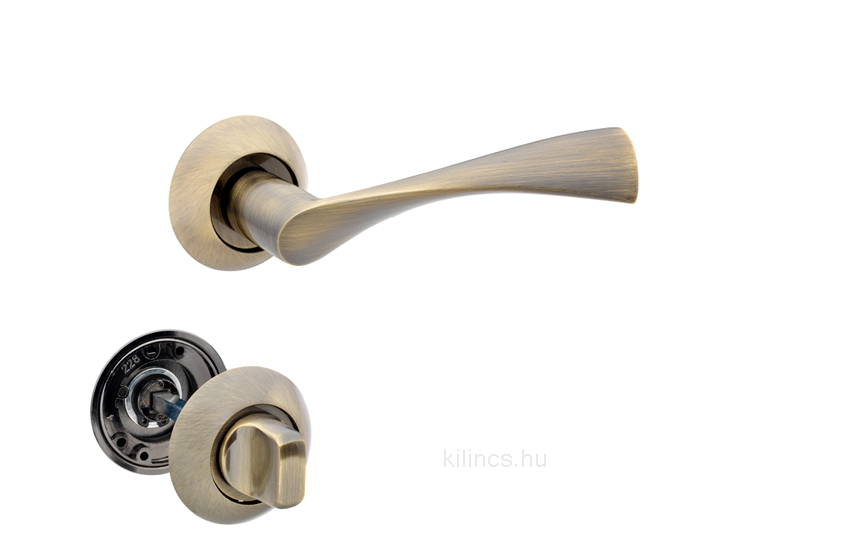

  • Classico A-01 antik bronz WC-fordítós rozettás ajtókilincs

    WC-fordítós rozettás kilincs

Fontos: az összehasonlító táblázat a különféle zártestekhez tartozó kilincstípusokat mutatja be. Választás előtt mindig ellenőrizd a lyuktávolságot, esetenként a dornméretet, az ajtólap vastagságát és a rozettás kilincs rögzíthetőségét!

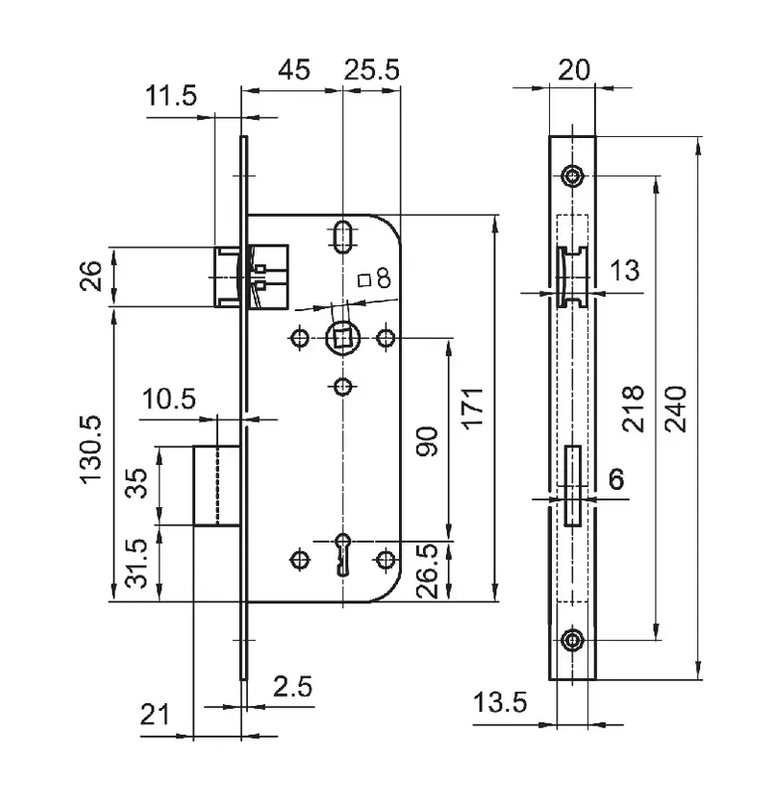

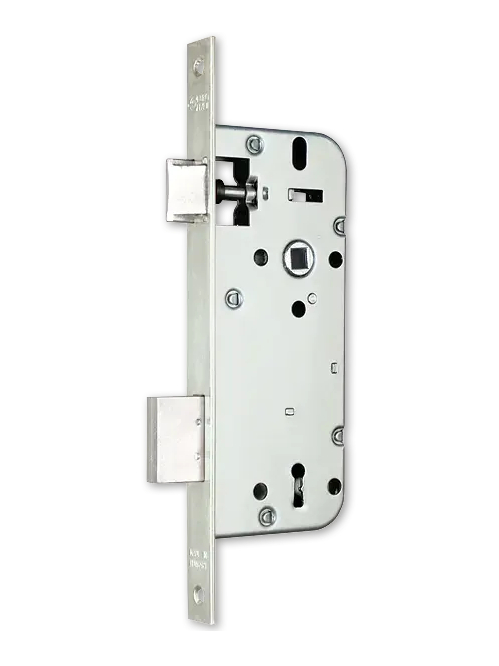

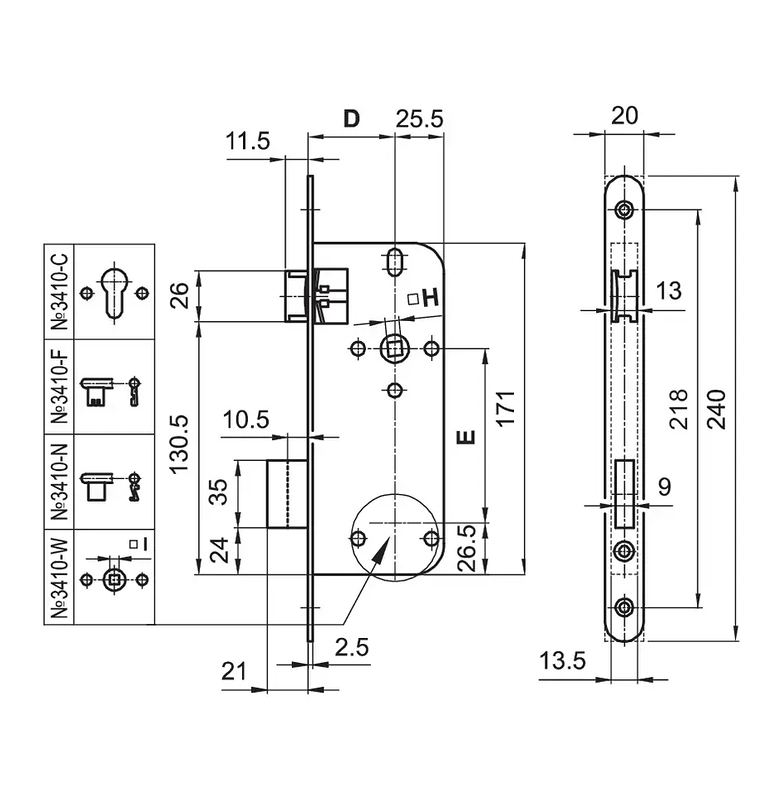

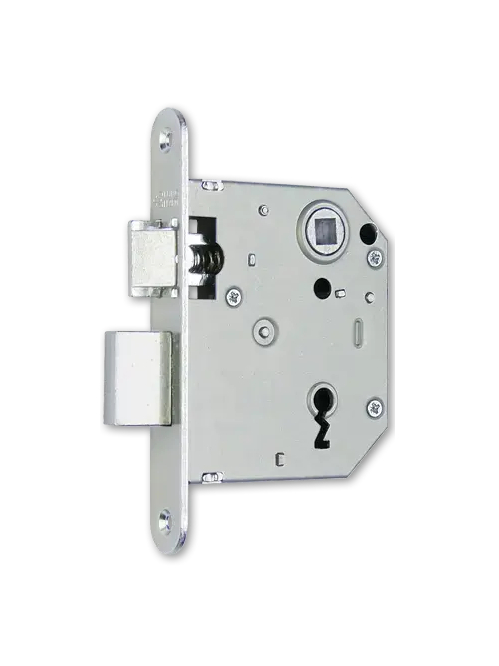

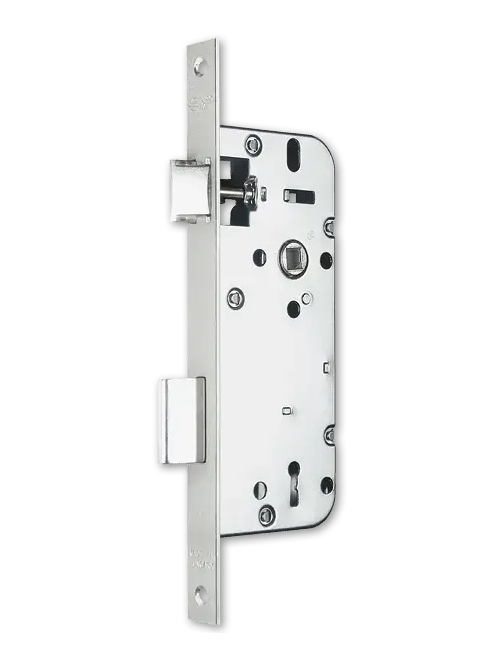

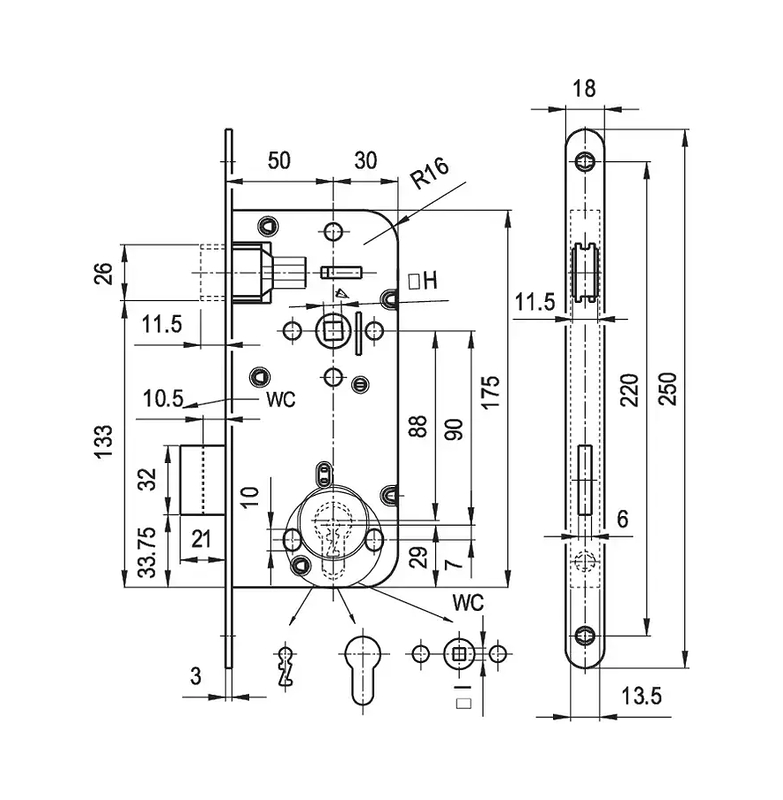

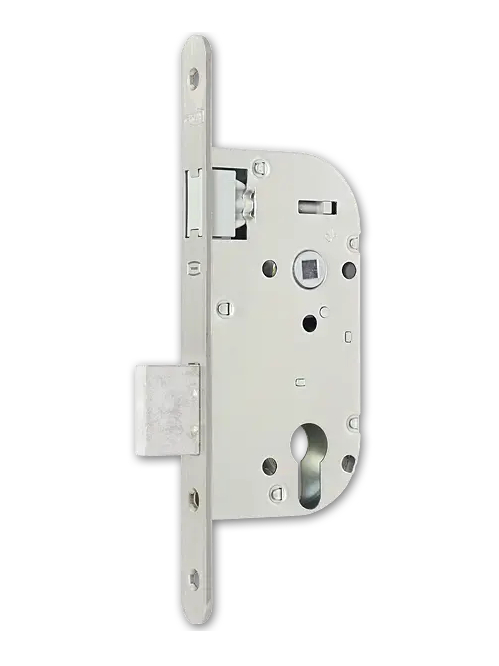

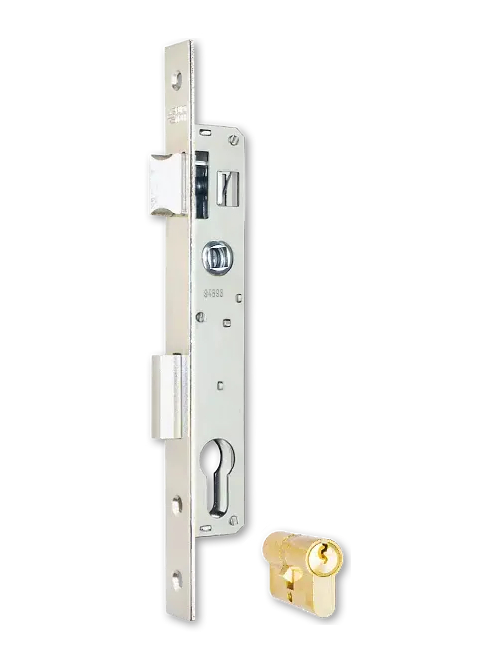

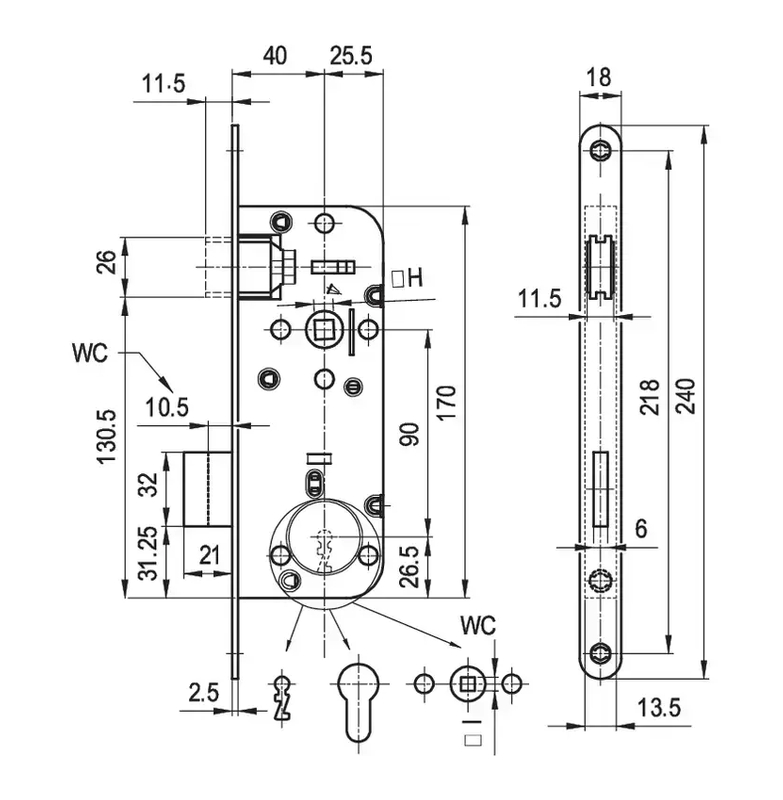

Gyakori magyar bevésőzárak méretei

Az alábbi méret-összefoglaló tájékozódási segítség. Importajtónál, régi zárnál vagy bizonytalan típusnál mindig az ajtóban lévő konkrét zár és ha szükséges, a saját mérésed legyen a kiválasztási alap. Nagyobb képért kattints a megfelelő képre!

A bélyegképekre kattintva a termékfotó vagy a méretrajz nagyobb méretben nyílik meg.

Az 55 és a 90 mm-es lyuktávolság a hagyományos magyar beltéri záraknál gyakori. A 72 mm-es méret importajtóknál is előfordul. Német DIN-kivitelnél a BB és PZ változat többnyire 72 mm-es, a WC-kivitel pedig gyakran 78 mm-es lyuktávolságú. Mindig mérj, ne csak a megszokott méretből indulj ki!

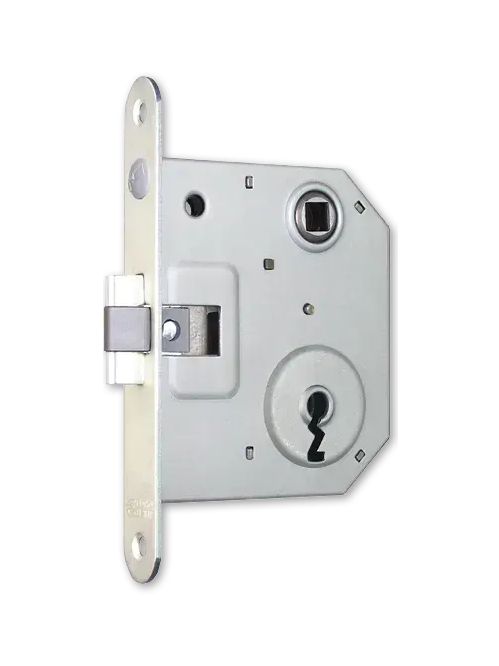

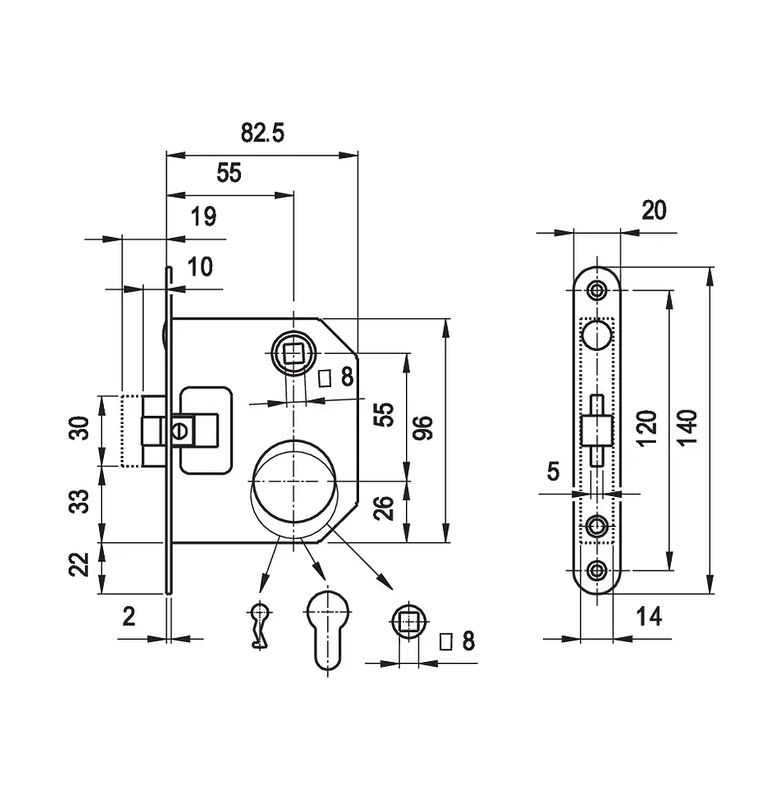

Fontos tudnivaló új ajtó rendelése előtt: az 55 mm-es LŐVÉR zár

Rozettás kilincsnél ellenőrizd a biztonságos rögzítés lehetőségét!

Az 55 mm-es LŐVÉR zártesten jellemzően nincsenek meg a rozettás kilincs átmenő csavarjaihoz szükséges furatok. Ilyenkor a rozetta csak facsavarral rögzíthető, ami kizárólag a megfelelően vastag és tömör ajtóanyagban ad tartós eredményt.

Új ajtó rendelésekor érdemes olyan zárat választani, amely elő van készítve az átmenő csavaros rögzítésre. A régi LŐVÉR és az új TOP LŐVÉR zár egyaránt jelentősen korlátozhatja a biztonságosan felszerelhető rozettás kilincsek körét. Amennyiben ilyen zár van az ajtódban, fontold meg a biztonsággal felszerelhető BB55, PZ55 vagy WC55 jelölésű hosszúcímes ajtókilincs választását!

A rögzítési lehetőségekről további részleteket a Vásárlás előtti fontos tudnivalók oldalon találsz.

WC-fordító: a négyszögtengely mérete is számít

A kilincskar négyszögtengelye általában 8 × 8 mm-es. A WC-fordító külön tengelye viszont 4 × 4, 5 × 5, 6 × 6 vagy 8 × 8 mm-es is lehet.

Hagyományos magyar záraknál jellemzően 8 × 8 mm-es tengellyel találkozol, importzáraknál azonban 4 × 4 és 6 × 6 mm-es méret is gyakori. A 4 × 4 mm-es tengely kivételével a többi méretet a WC-fordítós szett rendszerint tartalmazza.

Ajtóvásárlásnál lehetőleg 6 × 6 vagy 8 × 8 mm-es WC-fordítós tengelynyílást válassz! Ezekhez a méretekhez minden szettben benne van a megfelelő tengely és bővítő hüvely. A különleges méretet mindig egyeztesd össze a kiválasztott kilincsgarnitúrával.

Rövid ellenőrzőlista kilincsvásárlás előtt

  1. Azonosítsd, hogy BB, PZ vagy WC zár van-e az ajtóban!
  2. Döntsd el, hogy rozettás vagy hosszúcímes kilincset szeretnél-e!
  3. Hosszúcímes kilincsnél mérd meg a lyuktávolságot középponttól középpontig!
  4. Zárcserénél mérd meg a dornméretet is!
  5. Ellenőrizd az ajtólap vastagságát és a biztonságos átmenőcsavaros rögzítés lehetőségét!
  6. WC-zárnál nézd meg a fordító négyszögtengelyének méretét!
  7. Hasonlítsd össze a saját méréseidet a konkrét kiválasztott kilincs műszaki adataival!
